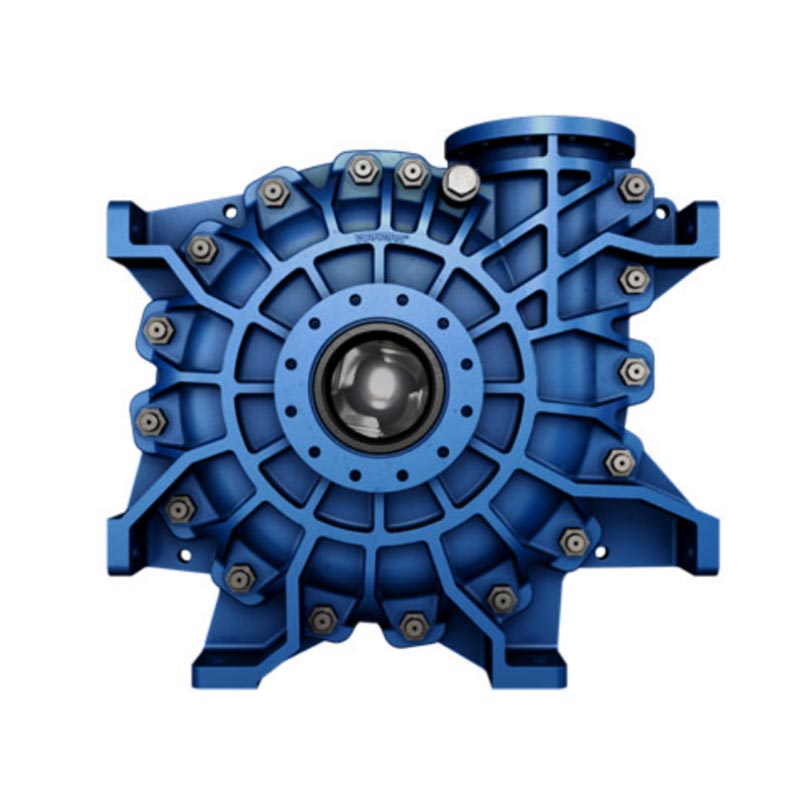

Horizontálne kalové čerpadlo AHP AHPP

Horizontálne kalové čerpadlo Warman® AHP AHPP založené na populárnom čerpadle série Warman® AH® ponúka rovnaké vlastnosti a výhody ako čerpadlo AH®, vrátane identickej hydrauliky až do 1000 psi.

Schopnosť vysokého tlaku umožňuje používateľovi prevádzkovať niekoľko čerpadiel v sérii, všetky zlúčené do jednej čerpacej jednotky, čím sa ušetria náklady na podporné systémy, ako sú upchávkové systémy zásobovania vodou v alternatívnom dizajne niekoľkých čerpacích staníc pozdĺž prepravnej linky.

Výkonnostný rozsah:

Veľkosť: 4-18 palcov
Kapacita: 60-7000m3/h
Hlava: 10-73m
Materiál: Cr27,Cr28
Tesnenie: tesnenie balenia

Dizajnové prvky

• Čerpadlá typu AHPP sú konzolové, horizontálne, odstredivé kalové čerpadlá. Sú vhodné na dodávku kalov s nízkou hustotou pre hutnícke, banské, uhoľné a stavebné oddelenia. Tesnenie hriadeľa využíva tesnenie upchávky aj odstredivé tesnenie.
• Čerpadlá typu AHPP pracujú pri vysokej rýchlosti s malým objemom, aby sa ušetrila plocha podlahy. Dosky rámu majú vymeniteľné kovové vložky odolné voči opotrebovaniu a obežné koleso je vyrobené z kovu odolného voči opotrebovaniu.
• Hriadeľ s veľkým priemerom s krátkym previsom minimalizuje vychýlenie a vibrácie. Valivé ložiská pre vysoké zaťaženie sú uložené vo vyberateľnej ložiskovej kazete. Minimálny počet priechodných skrutiek, ktoré držia teleso čerpadla k rámu. Prostriedok na nastavenie obežného kolesa je umiestnený vo vhodnej polohe pod puzdrom ložiska.
• Delené polovice vonkajšieho plášťa z liatiny alebo tvárnej liatiny obsahujú opotrebiteľné vložky a poskytujú vysoký prevádzkový tlak.
• Obežné koleso môže byť buď lisovaný elastomér alebo tvrdokov. Hlboké bočné tesniace lopatky uvoľňujú tlak tesnenia a minimalizujú recirkuláciu. Liate závity obežného kolesa sú vhodnejšie pre kaly.
• Protiľahlé plochy v tvrdých kovových vložkách sú skosené, aby umožnili správne zarovnanie počas montáže a umožnili jednoduché vybratie komponentov pri výmene. Hydraulické tesniace krúžky poskytujú pozitívne utesnenie medzi protiľahlými plochami.
• Navrhnuté pre širokú škálu erozívnych a/alebo korozívnych aplikácií.
• Používa sa pre kaly obsahujúce vysoké koncentrácie erozívnych pevných látok alebo tam, kde sa vyžaduje extrémne robustné a vysokovýkonné čerpadlo.
• Všetky možnosti tesnenia sú dostupné ako upchávka alebo mechanické typy a zahŕňajú možnosti prietoku.
• Veľkosti sa pohybujú od 3/2 do 20/18.
• K dispozícii je celý rad alternatívnych rámov na prispôsobenie sa rôznym požiadavkám na výkon pohonu. Používa sa na viacstupňovú prevádzku s vysokým tlakom (3 450 kPa až 6 890 kPa).
• Odstredivé čerpadlo pracuje so zvyšovaním tlaku od vstupu (nižší tlak) po výstup (vyšší tlak).
